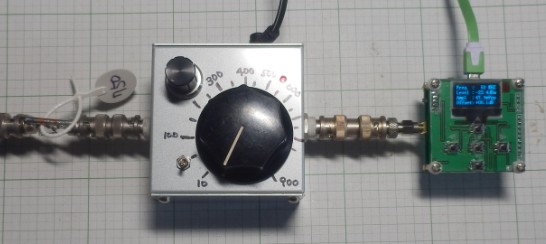

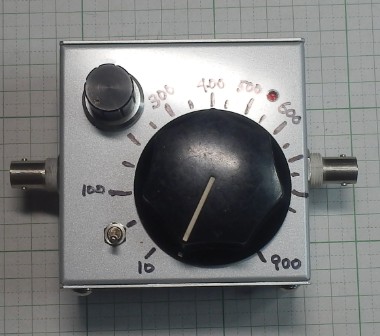

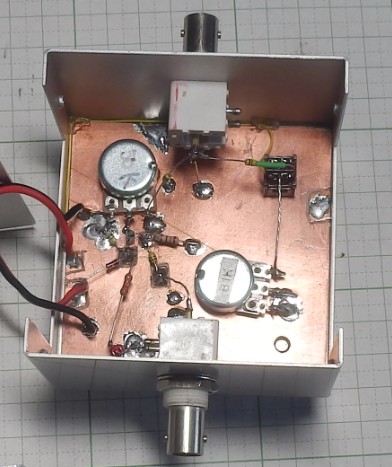

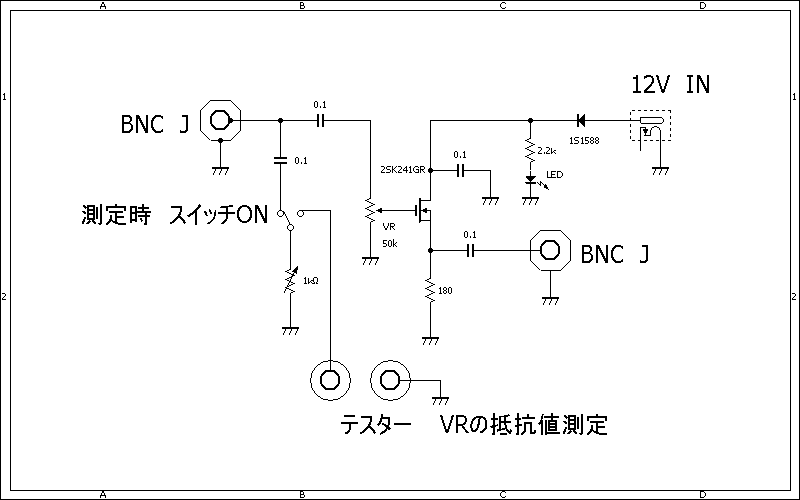

出力インピーダンス測定 ネットサーフィンをして発見した「出力インピーダンスの測定器」を作ってみました。 FETの入力抵抗を可変抵抗に変更してみました。 受信機のオーバー入力を適当なレベルに調整する為のVRを入れた記事を参考に・・・ (一応、測定時VR　50ｋΩを調整して測定しても同じ結果なので大丈夫かな〜？？？) 周波数特性を良くするするなら47ｋΩの抵抗にすべきです　たぶん・・・ それっぽく完成はしましたが・・・ 超いいかげん！高周波の配線ではないですね〜これは（＾＾； よい子は絶対ににマネしないでください〜 これは悪い見本です インピーダンス変換器+出力インピーダンス測定器+出力計 測定はSG出力にインピーダンス変換アダプタを接続して-70〜+15dbmまで測定できる電力計を接続 ①　測定する周波数にセット　SGの出力は120dbμ（+10ｄｂ） ②　電力計の測定値を読みます ③　測定スイッチをONにして　②で読んだ数値の-6ｄｂになるように1ｋΩのVRを調整 ④　スイッチをOFF。　スイッチをOFFにするとテスターに接続されるので抵抗測定レンジで抵抗値を測定 MHz インピーダンス 50Ω 100Ω 250Ω 500Ω 750Ω 2.5 45 97 233 438 631 5 58 97 233 438 632 7.5 51 116 236 438 595 10 56 95 223 406 547 12.5 55 95 223 398 519 15 74 94 223 370 461 17.5 73 94 223 358 421 20 74 94 205 335 404 22.5 75 94 209 322 388 25 70 95 198 302 343 27.5 68 94 198 279 313 30 66 92 188 279 288 35 62 91 179 245 250 40 56 90 166 220 210 45 40 85 151 200 189 50 39 83 152 173 152 52.5 33 83 152 164 151 55 30 82 148 156 140 測定値怪しすぎるな〜　怪しさ120％（＾＾；
