自作 RFプローブ(高周波電圧計)の実験

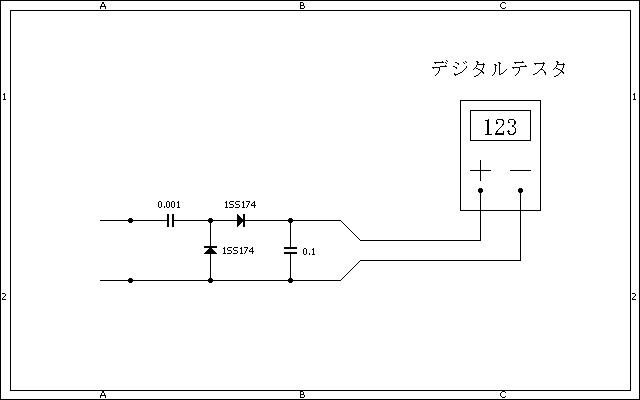

超簡単?なRFプローブが高周波電圧計(P-P)として使用できるか実験してみました。

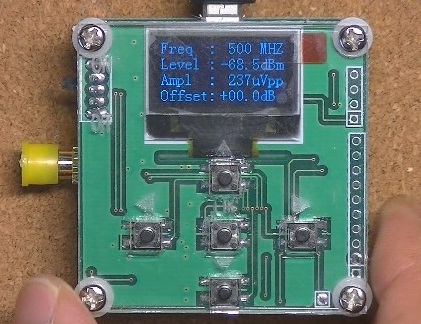

50Ω終端の時のP-PmVの電圧は下記のパワー計で 「p-p V」の表示をするので
SGから信号を入力して50mV p-p ステップになるようにSGの出力を記録・・・
SGとパワー計を接続するケーブルロスは無視できます(^^;
測定周波数は25MHz

| mV P-P |
SG dbμV |
| 50 |
91.3 |
| 100 |
97.3 |
| 150 |
110 |
| 200 |
103.5 |
| 250 |
105.3 |
| 300 |
106.9 |
| 350 |
108.2 |
| 400 |
109.3 |
| 450 |
110.2 |
| 500 |
111.2 |
| 550 |
112.1 |
| 600 |
112.9 |
| 650 |
113.7 |
| 700 |
114.4 |
| 750 |
115.1 |
| 800 |
115.7 |
| 850 |
116.2 |
| 900 |
116.7 |
| 950 |
117.2 |
| 1000 |
117.6
|

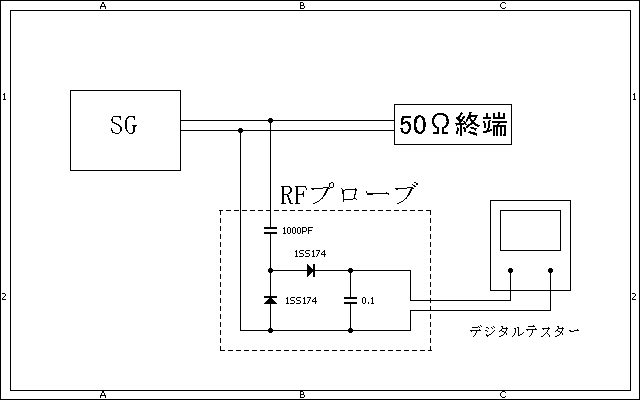

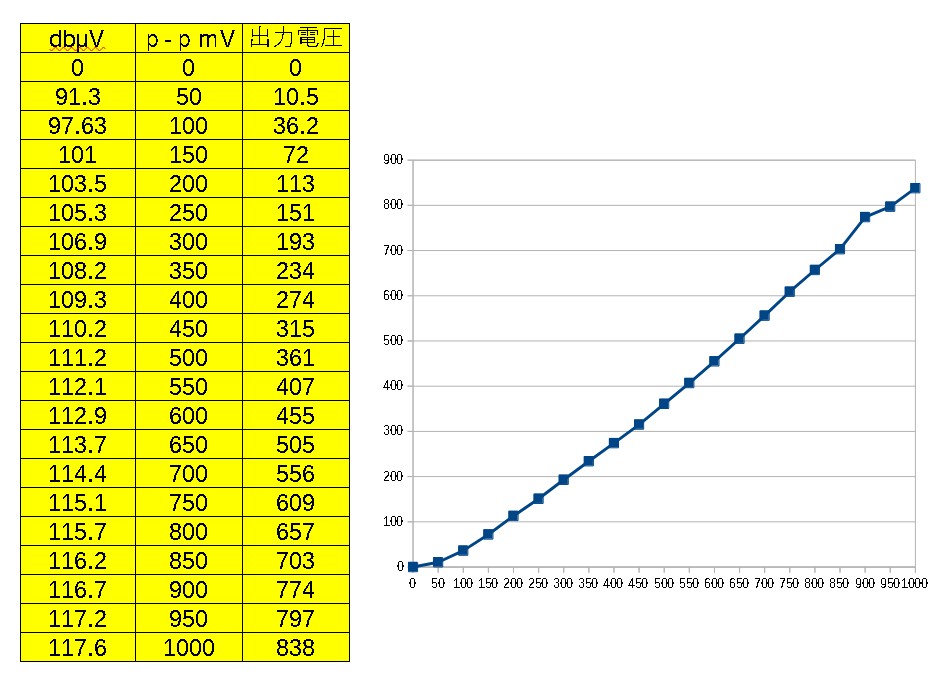

25MHz 50Ωで終端で測定両端電圧を測定

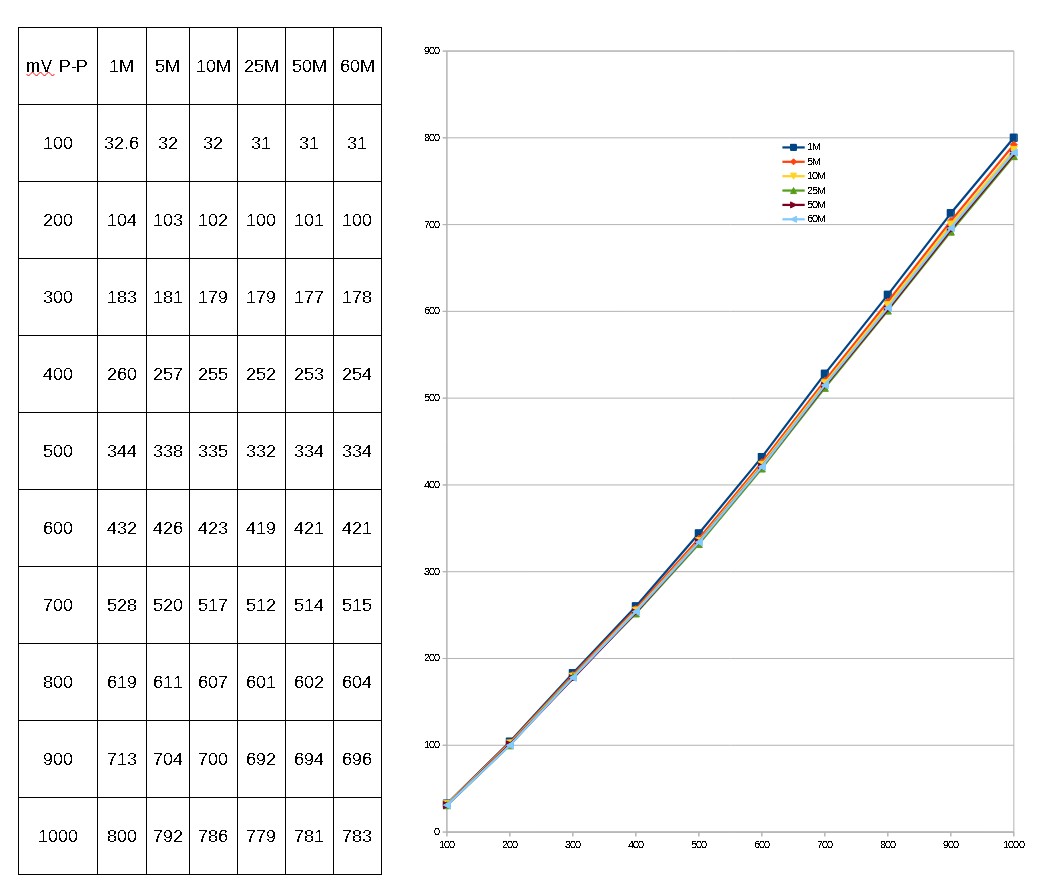

周波数特性 1M ~ 60M 1SS174

だいたいなら問題なさそうですね~

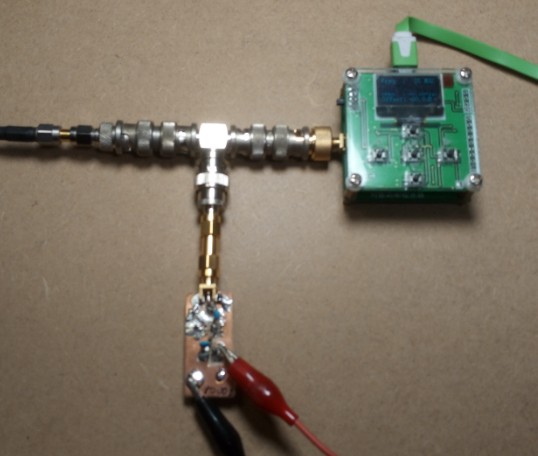

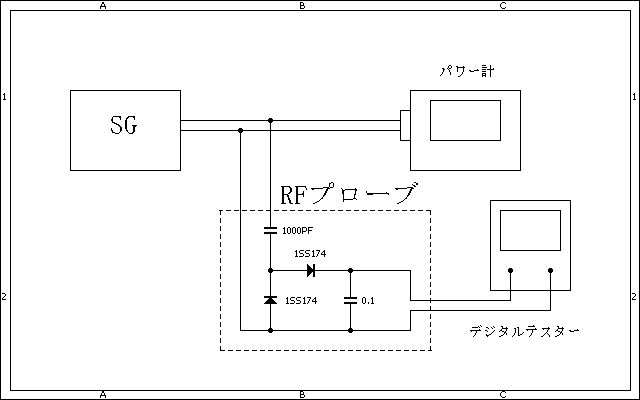

実際に両端の電圧を測定してみます。



| mV P-P |
SG dbμV |
プローブ mV
(50Ω終端時)
|
プローブ mV 実測
(パワー計に並列接続)
|
| 50 |
91.3 |
10.5 |
10.5 |
| 100 |
97.3 |
36.2 |
36.2 |
| 150 |
110 |
72 |
72 |
| 200 |
103.5 |
113
|
113 |
| 250 |
105.3 |
151 |
152 |
| 300 |
106.9 |
193 |
195 |
| 350 |
108.2 |
234 |
237 |
| 400 |
109.3 |
274 |
227 |
| 450 |
110.2 |
315 |
318 |
| 500 |
111.2 |
361 |
362 |
| 550 |
112.1 |
407 |
410 |
| 600 |
112.9 |
455 |
457 |
| 650 |
113.7 |
505 |
508 |
| 700 |
114.4 |
556 |
560 |
| 750 |
115.1 |
609 |
616 |
| 800 |
115.7 |
657 |
663 |
| 850 |
116.2 |
703 |
706 |
| 900 |
116.7 |
774 |
752 |
| 950 |
117.2 |
797 |
806 |
| 1000 |
117.6
|
838 |
843 |
50Ω終端では、RFプロープを接続しても、ほぼ?影響が無いですね~
|
