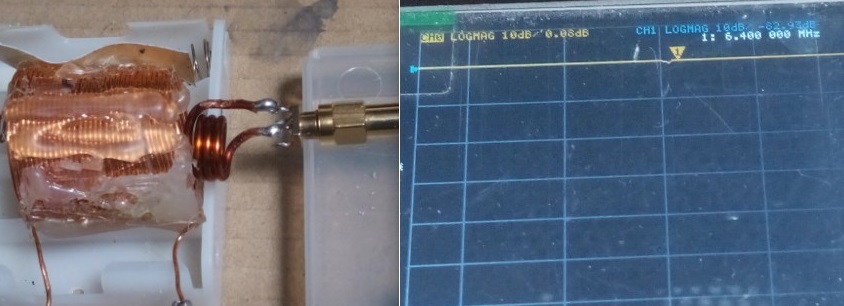

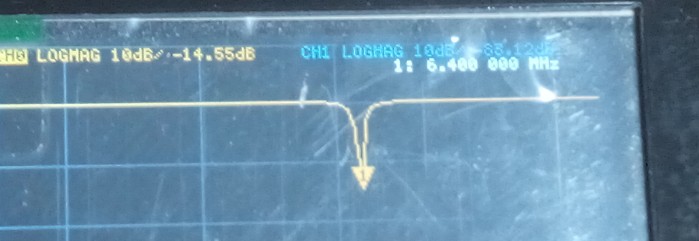

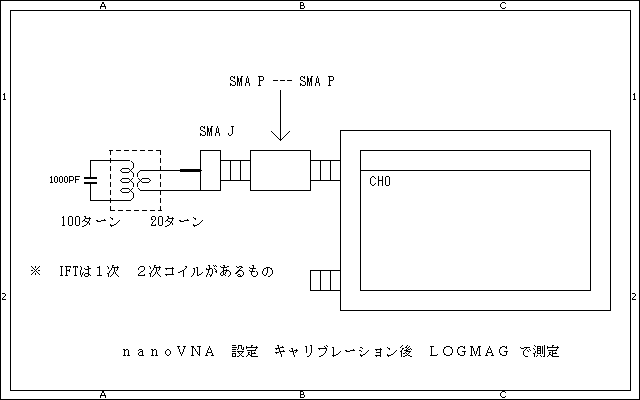

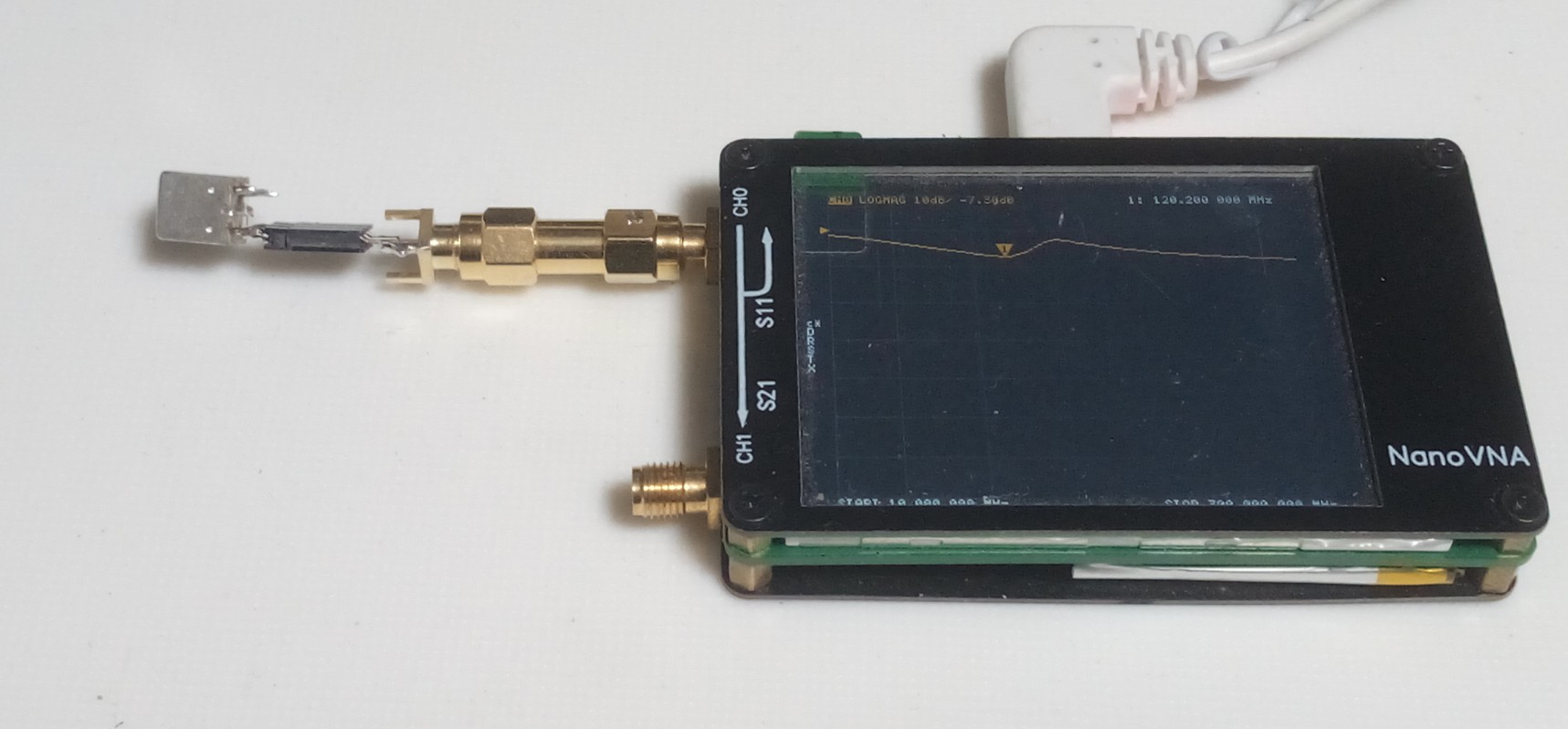

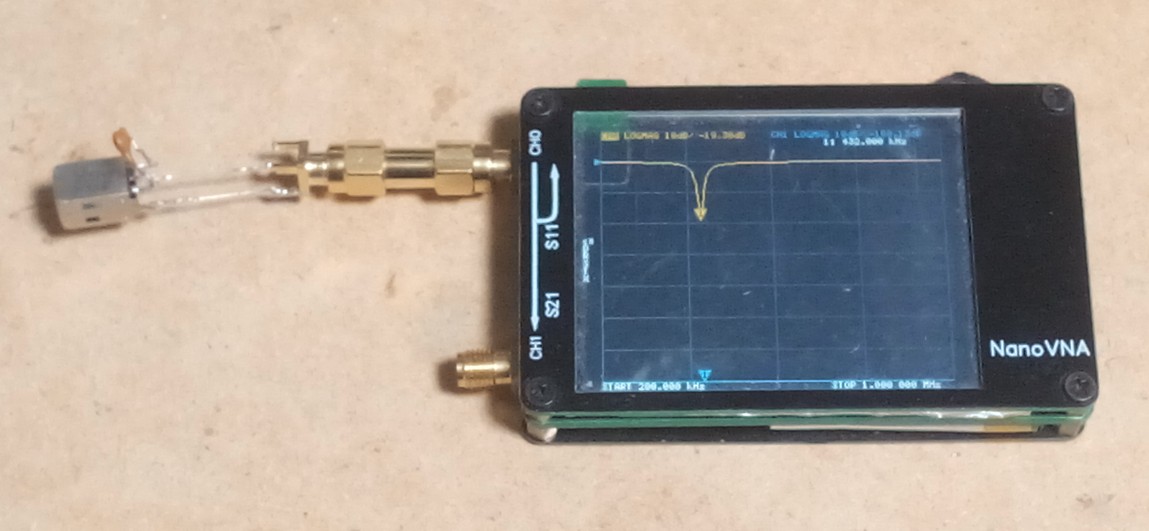

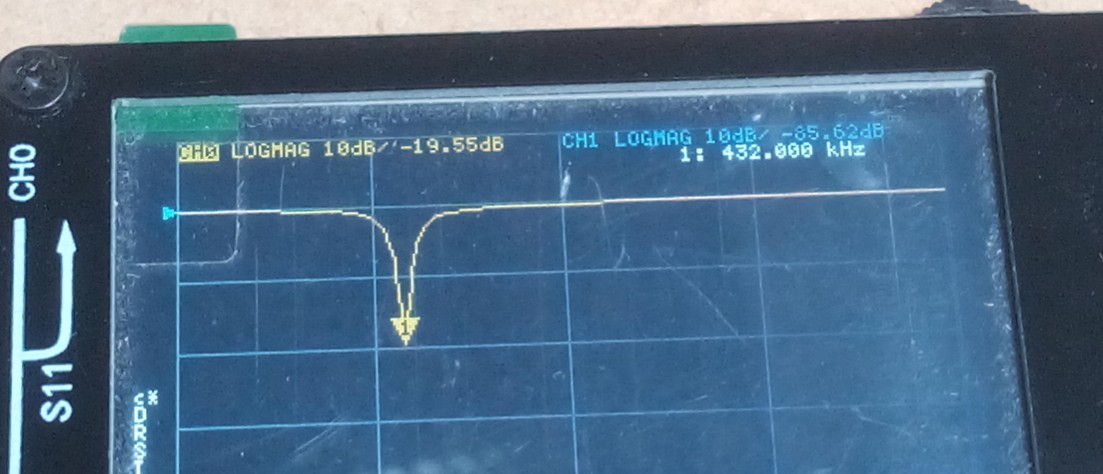

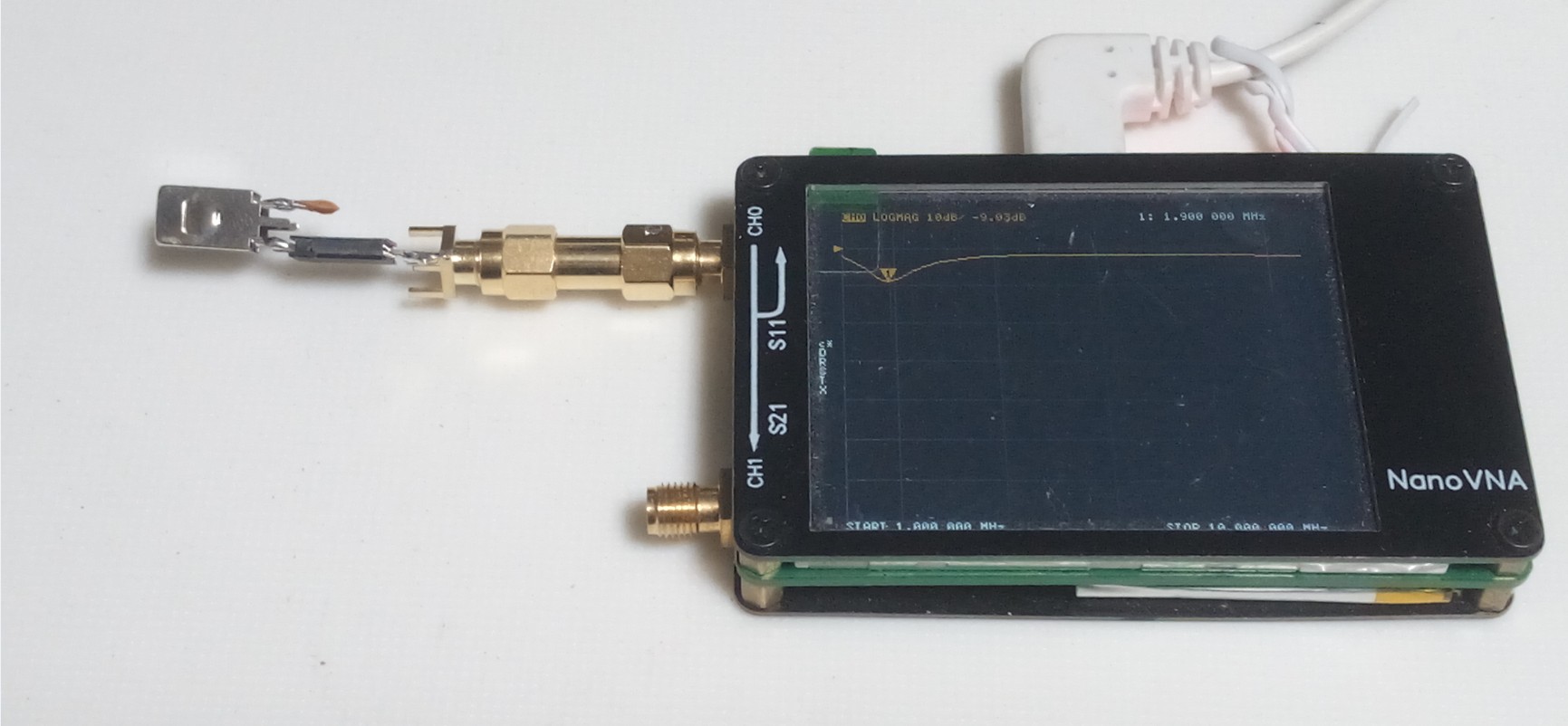

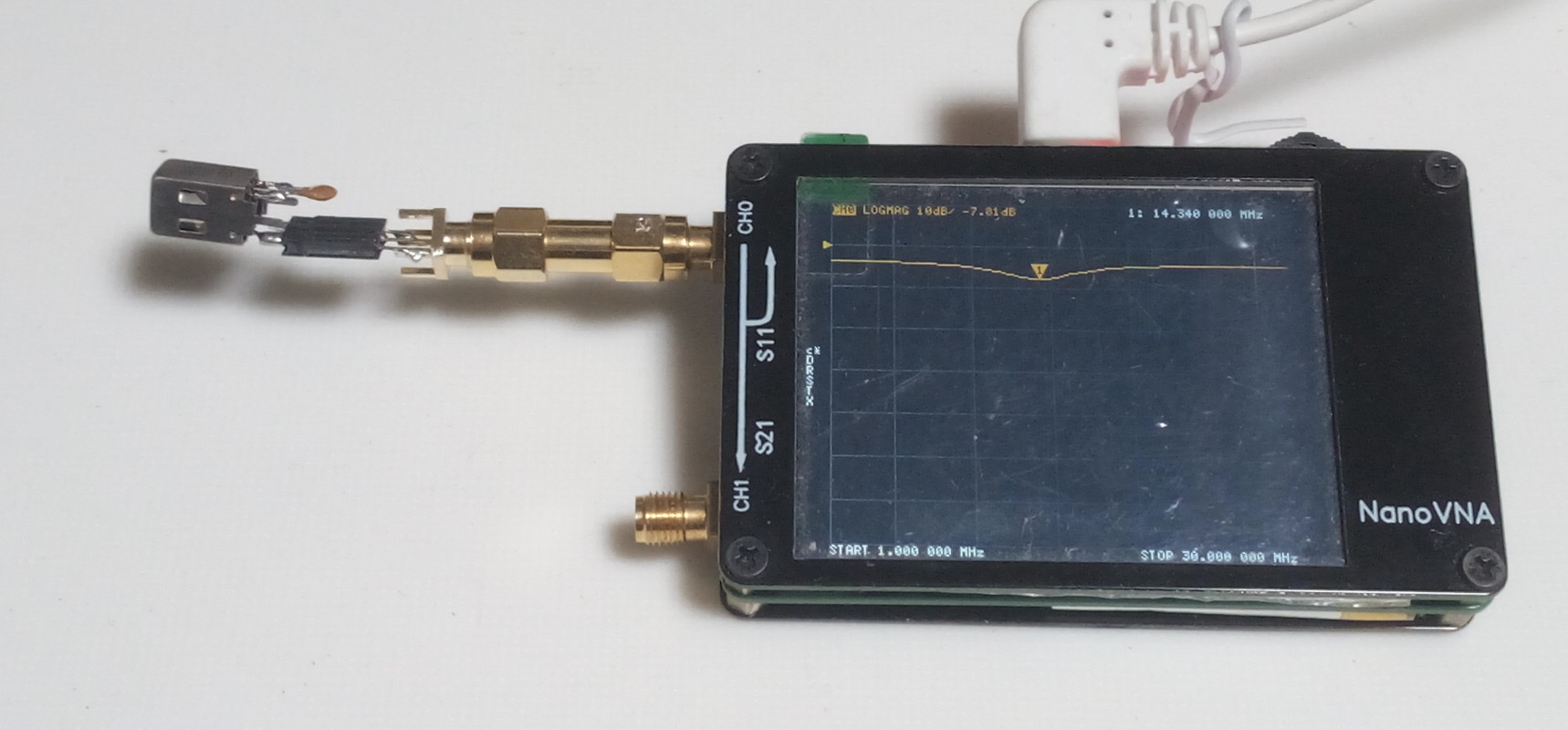

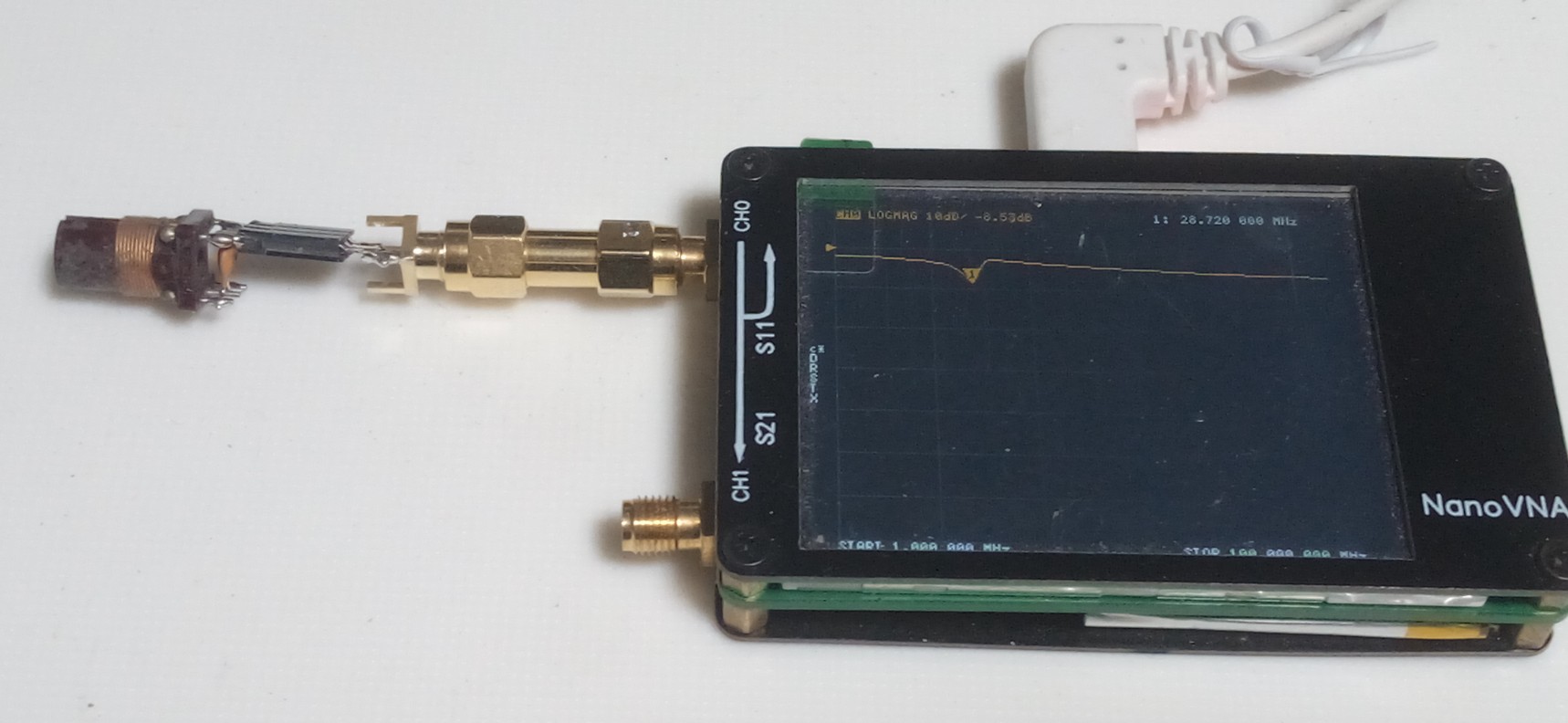

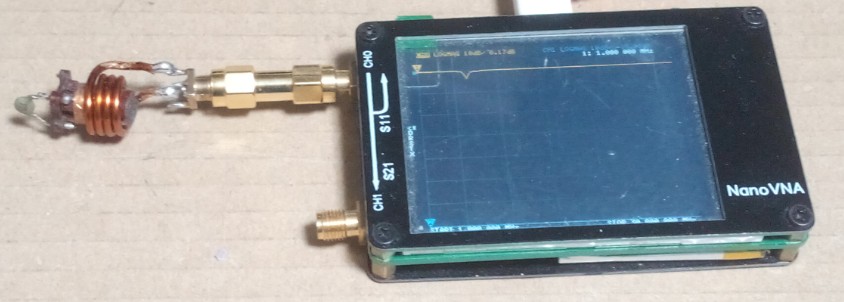

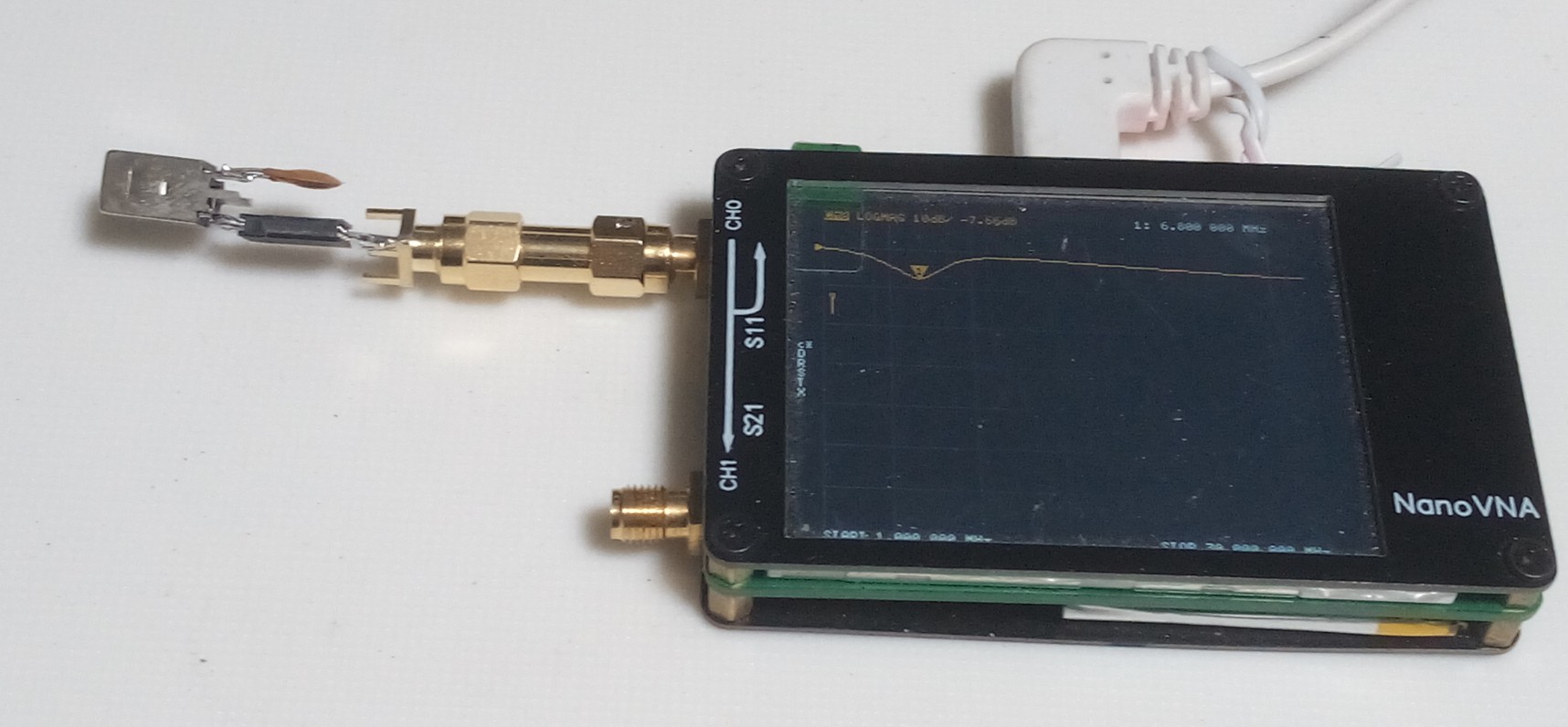

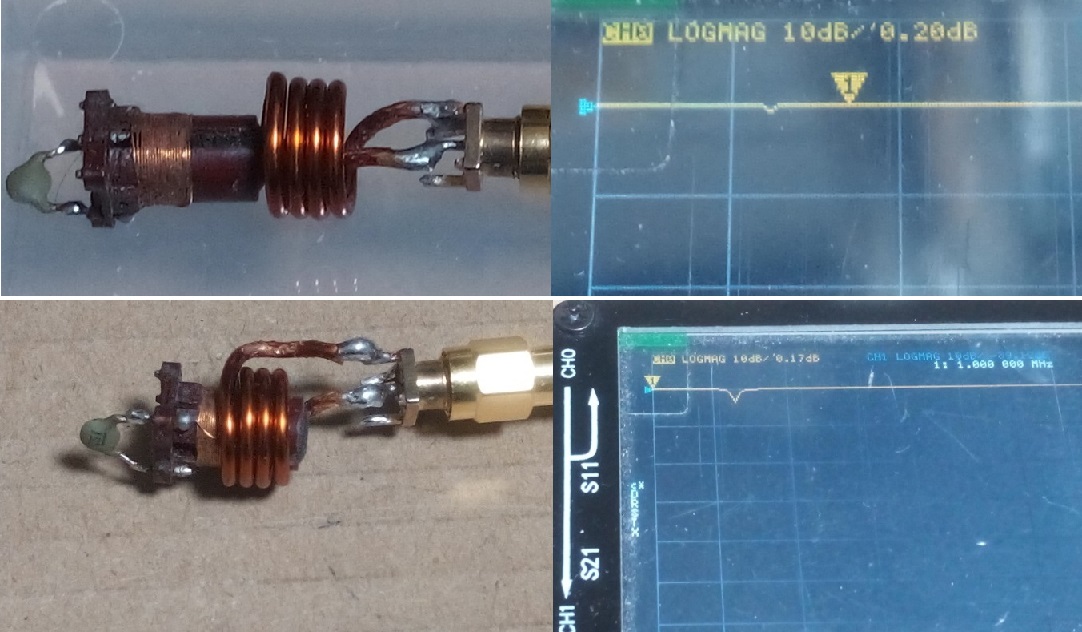

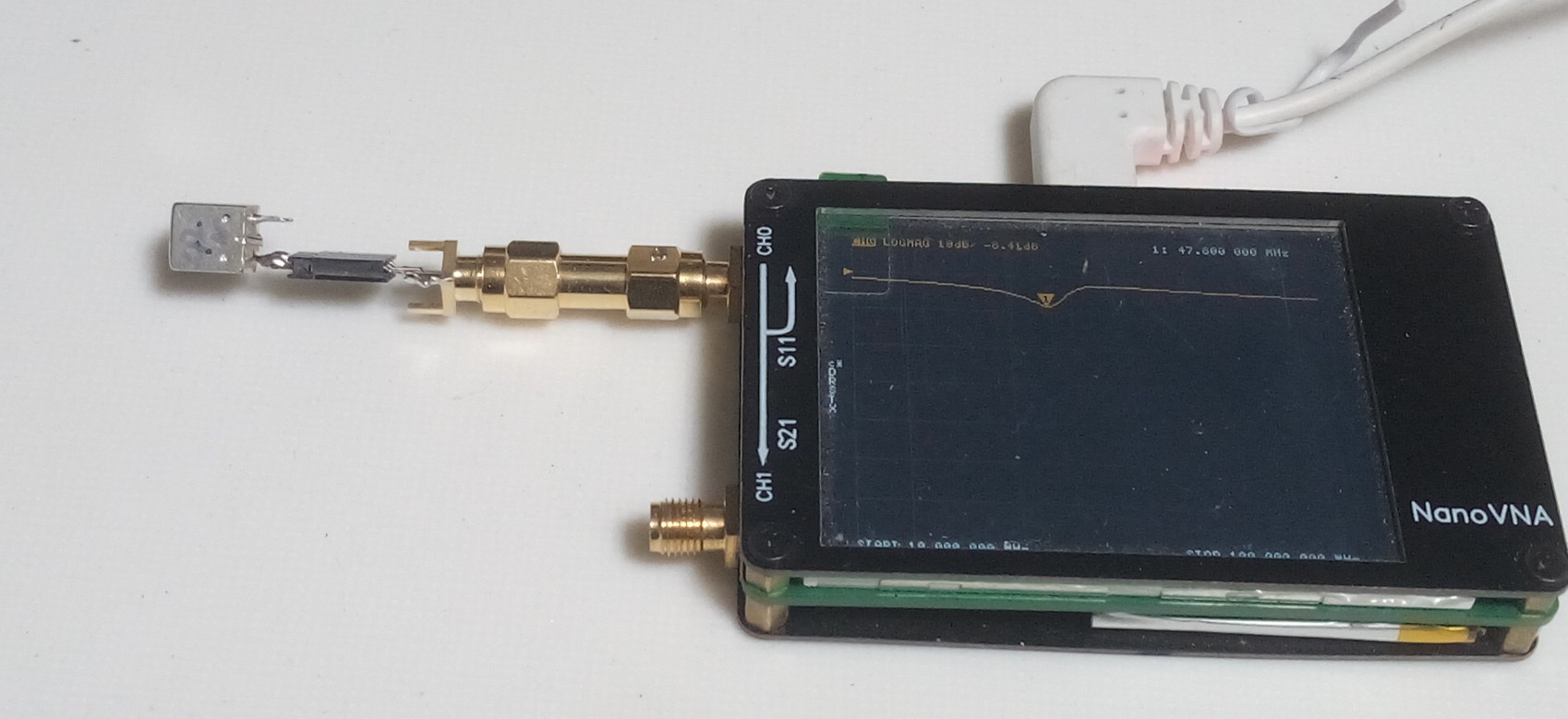

nanoVNA ディップメータとして使用出来るか実験 某雑誌に　ｎａｎｏＶＮＡ　ディップメータをして・・・っとありましたので実験してみました。 まず、測定前にキャリブレーションしてから～ 「ディップメータのようにM結合してディップ」すれば合格ですが．．． う～ん．．．　何かオカシイ？？？　設定がオカシイ？？？　う～んワカラナイ？？？ いちばんディップするところをコイルを動かして・・・　せめてこれくらいディップしてくれれば（＾＾；　 このくらい接近させればディップメータなら深くディップしますけど・・・ 10ｋコイルタイプのコイル　シールドカバーを外して、フェライトカバー有りのコイルボビンタイプのコイルはディップが（T_T） ディップメータではディップしますが、やはり無理がある？？？ 某検索サイトで　ｎａｎｏＶＮＡ　ディップメータ　と検索しても　見当たりません～ 出てくるのは　アンテナ測定で共振周波数～　くらいしか出てきません(T_T) 某雑誌にはディップメータには戻れない？とありましたが やはり何かオカシイのかな～ 達人の方は、どのような測定治具を使用して・・・　ｎａｎｏＶＮＡ設定は・・・　気になります 続　ｎａｎｏＶＮＡ　ディップメータとして使用出来るか実験 続　nanoVNAをディップメータとして使用できるか実験 ディップメータのような使い方では(T_T) IFTは1次と2次コイルを巻いてあるので 同調側でない方に直接ｎａｎｏＶＮＡを接続して測定してみたら？ これなら測定できる～　 やはり超蜜であれば測定できるみたいです・・・ 確かにコイルの2次側は超蜜で巻いていますから 原理的には、結合コイルですからね～ 本体のみでディップメータのような方法で測定するのは(T_T)ですが コイルの2次側にｎａｎｏＶＮＡを接続すれば(^^) 今回は455ｋＨｚのコイルを巻いて測定した結果ですけど・・・ 続　続 ｎａｎｏＶＮＡ　ディップメータとして使用出来るか実験 FCZコイル　1.9MHｚ FCZコイル　3.5MHｚ FCZコイル　3.5MHｚ ジャンク7ｋコイル　まき直し　14Ｍ　１次 12ターン　 2次 4ターン 東光ハムバンドコイル　28MHｚ　２次　２タ－ン ジャンク7ｋコイル　まき直し　47Ｍ　１次 16ターン　 2次 2ターン ジャンク7ｋコイル　まき直し　120Ｍ　１次 7ターン　 2次 2ターン 実験結果から　１次側（同調側）　　２次（入出力側）　があるＩＦＴ　ＦＣＺコイルと同じコイルデータでコイルを巻いてあれば ２次（入出力側）にｎａｎｏＶＮＡを接続すれば本体のみで同調周波数が測定できる事がわかりました。 一応、ディップメータっぽく使用できますが・・・ やはりディップメータは必用ですね（＾＾；
