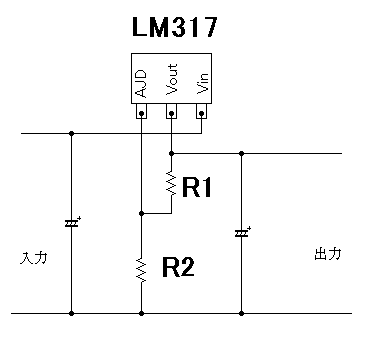

ＬＭ３１７　可変出力　電圧設定抵抗の計算 　　 　　電圧を可変するために市販の汎用可変抵抗と抵抗の組み合わせて合成抵抗を作ります　（１．２５Ｖから最大出力電圧）   ※　R1は120Ω〜240Ωくらいかな？ Ｒ１の抵抗は120Ωまたは150Ωをよく使用します Ｒ３の抵抗は汎用抵抗を組み合わせます この抵抗は電圧設定だけですから 適当に抵抗をくみあわせても 特に問題はないはず？ 最大消費電力/最大電流を超えると保護回路が 動作しますので注意！！ 　①　最初にＲ２の抵抗値を計算します 　　　　　Ｒ1は120Ω〜240Ω　よく使用するのは　120Ωと150Ωです  　データ入力　　　　　　　　　　　  　最大出力電圧（Ｖ）  　抵抗　Ｒ１　（Ω） 　　　　　　　  　抵抗　Ｒ２　（Ω） 　②　使用する可変抵抗の抵抗値を設定します 　計算結果　抵抗Ｒ２　の２倍以上の可変抵抗を使用します。 　例　抵抗　Ｒ２　が　840Ω　の場合 　　　２倍で　１６８０Ωになるので 　　　可変抵抗は　2000Ω（2ｋΩ）または、5ｋΩや10ｋΩが適当です。 　③　使用する可変抵抗値を入力します  　データ入力　　　　　　　　　　　　  　可変抵抗　Ｒ２　（Ω） 　　　　　　　  　計算結果   　最低入力電圧（Ｖ）  　最大出力電圧（Ｖ）  　抵抗　Ｒ１　（Ω）  　可変抵抗　Ｒ２　（Ω）  　抵抗　Ｒ３　（Ω） 　注意　入力出力電圧差が少ない場合・・・NJM317の場合は最大消費電力が16W　最大電流1.5A 　　　　　16W/（入力電圧-出力電圧）＝最大電流となりますが入出力電圧差が少ないと最大電流が1.5Aを超えますが最大電流は1.5Aです。 　　　　　例　入力電圧　20V　　出力電圧　１５Ｖ　の場合 　　　　　　　１６／（２０−１５）＝３．２Ａ　となり最大電流規格１．５Ａを超えて保護回路が動作するので　最大電流は１．５Ａです。 　　　　　入出力電圧差が大きい場合は・・・NJM317の場合は最大消費電力が16W　最大電流1.5A 　　　　　16W/（入力電圧-出力電圧）＝最大電流となります。 　　　　　入出力電圧差が大きくなりますので最大電流が1.5A以内でも最大消費電力が16Wを超えます。 　　　　　例　入力電圧　20V　　出力電圧　２V　の場合 　　　　　　　　１６/（２０−２）≒０．８８Ａ　となり最大電流は　０．８８Ａとなります。 　　　　　連続使用ではちょっと不安ですので、最大消費電力10Ｗ　最大電流1Ａ　以内で使用するようにしています（＾＾；
