| 14MHz/18MHz/21MHz/24MHｚ/28MHz YMB ワンダーループアンテナ 武相アウトドア・アマチュア無線クラブ YouTube動画で紹介されているYMBワンダーループアンテナを製作しました。 同調バリコンは「部屋からリモートコントロール」する為にギアモータを使用してコントロールしています。 |
||||||||||||||||

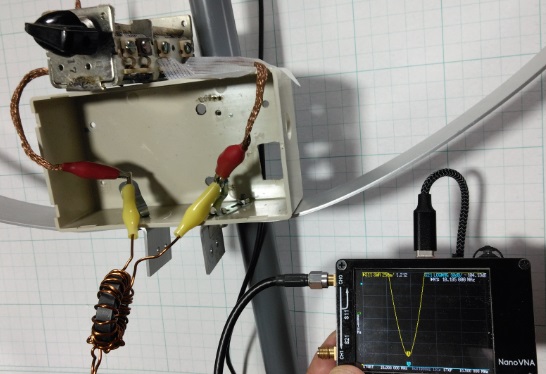

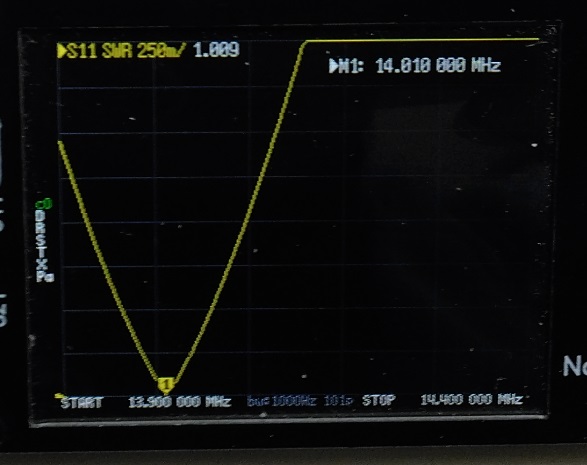

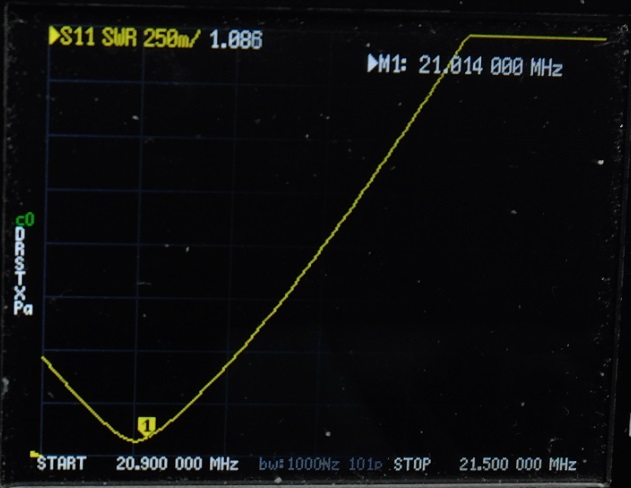

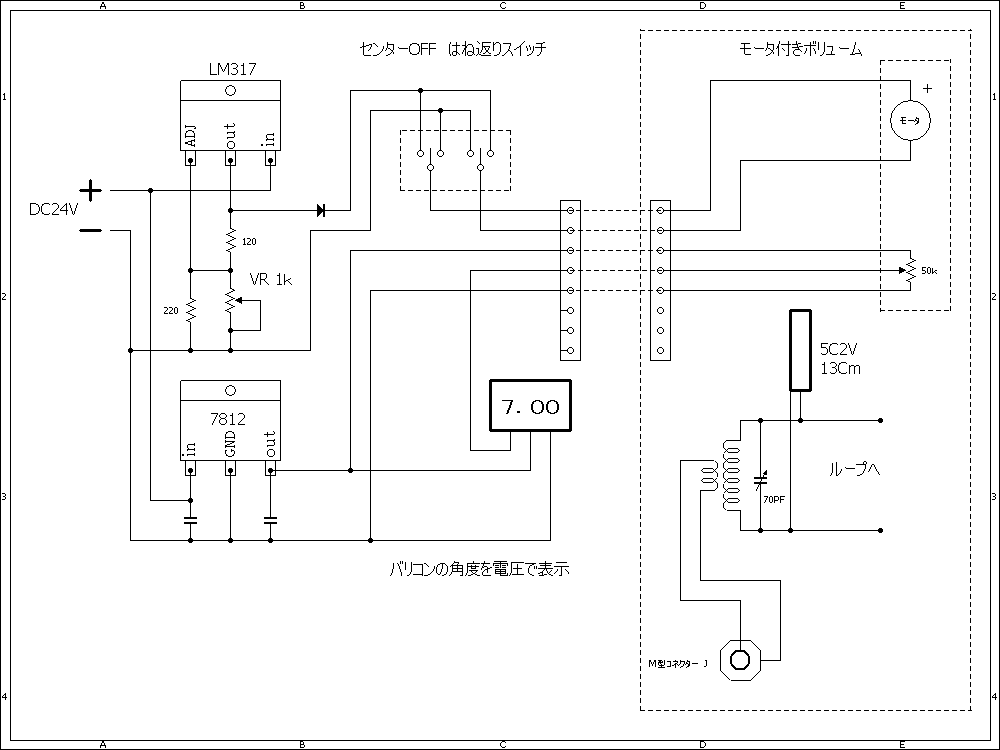

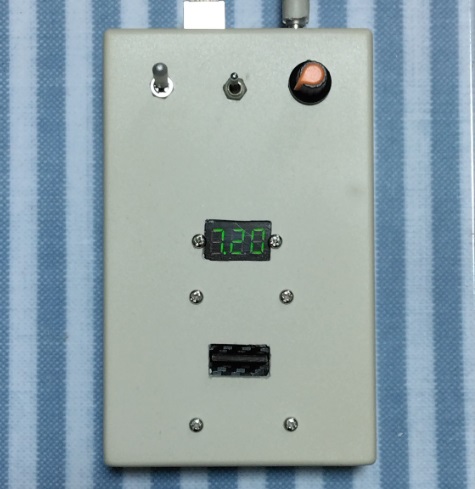

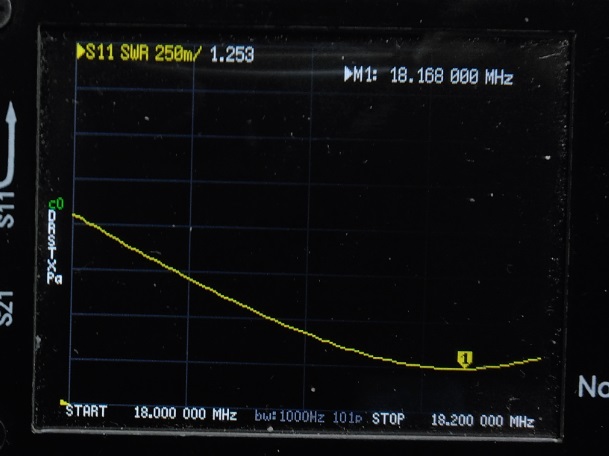

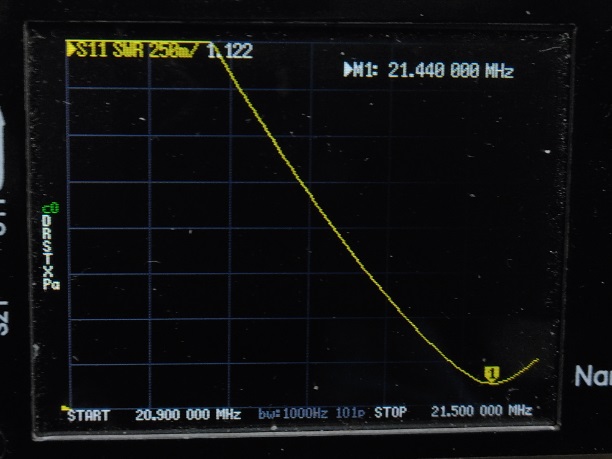

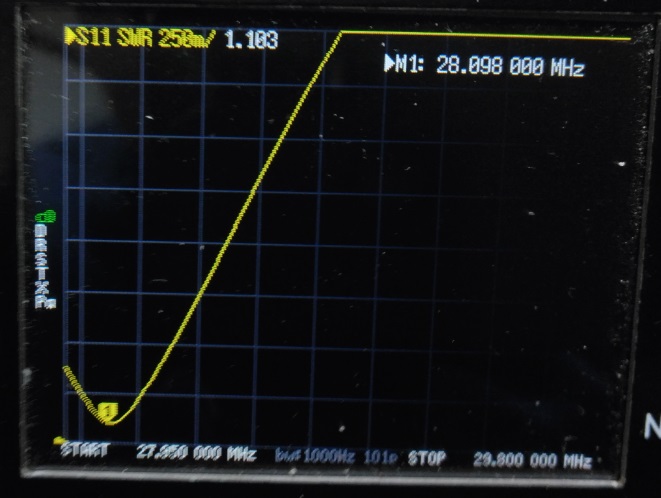

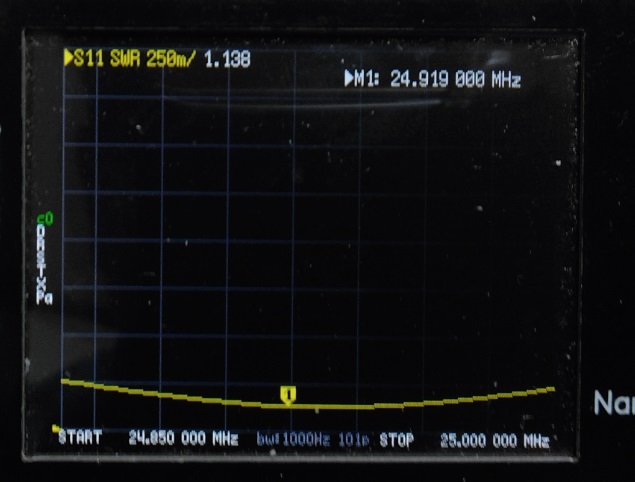

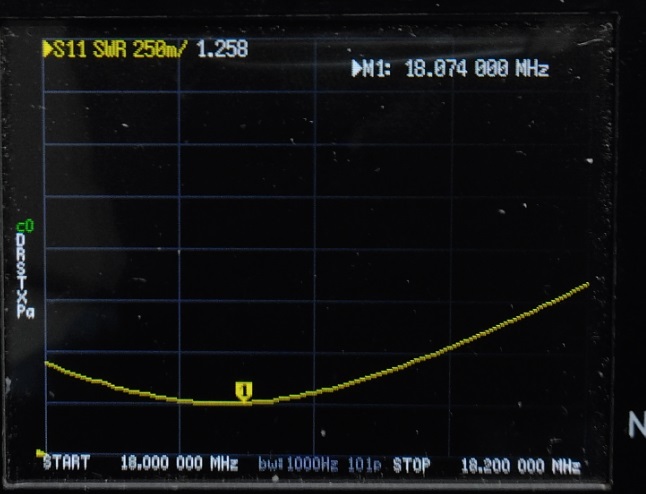

| 2ｍループにワンダーループアンテナの整合部を接続して nanoVNAでSWRを測定してみました。  なかなか いい感じです。 バリコン容量150PF以内で同調すればSWR1.2くらいになりそうです。 実験では10MHｚ帯～28MHｚ帯までSWR1.25以下になりました。 実際にリモートコントロールできるように ボリューム付ギアモーターをバリコンに接続して屋根裏に設置 （最大出力は出力5Wまで・・・）  70PFのバリコンを使用したのですが少し容量が足りなかったので 同軸ケ＾ブルの端切れで20PFくらいのコンデンサを作り接続しました。 これで14MHｚ～28MHzまで同調できるようになりました。 コントローラーはスイッチで切替えて 「1.9MHｚ/3.5MHz/3.8MHz」・「7MHz/10MHz」・「14MHz/18MHz/21MHz/24MHz/28MHz」）共用しています・・・ （屋根裏に切替BOXを置いてスイッチ（リレー）で切替ています）  anoVNAでSWRを測定してみました。
|
||||||||||||||||
