50MHz YMBワンダーループアンテナ／マグナチックループアンテナ

実験中　50MHz YMB ワンダーループアンテナ/マグネチックループアンテナ

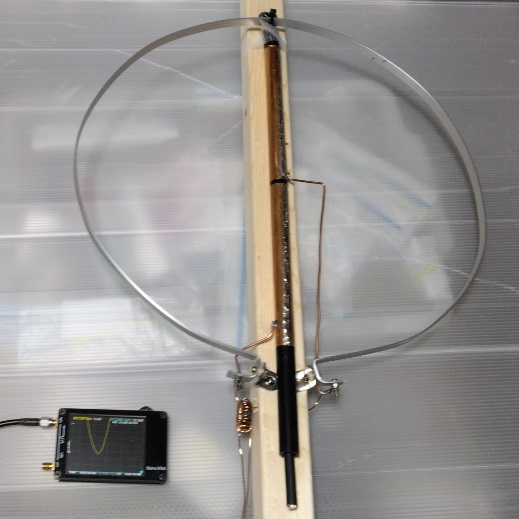

50MHｚ　YMBワンダーループアンテナ実験中

50～54MHzの同調がとれなくて全長1.3ｍくらい（カットアンドトライ．．．）になりました。
バリコンは
武相アウトドア・アマチュア無線クラブ「YMB ハ゛リコンを作ろう」を参考に手持ちの材料でバリコンを作りました
https://www.youtube.com/watch?v=AGcxwNZ_CP8
容量計で測定測定してみたところ4～12PFまで可変しました
バリコンの配線が長くなってしまいましたが問題なく50～54MHｚまで同調しました。
（3ｃｍ移動で50～54MHｚまでOK　あとは縦方向に動かす方法を考えないといけませんが・・・）
ですがSWRが1.7より下がりません(T_T)
nanoVNAでインピーダンス測定してみたら84Ω近辺を推移しています。

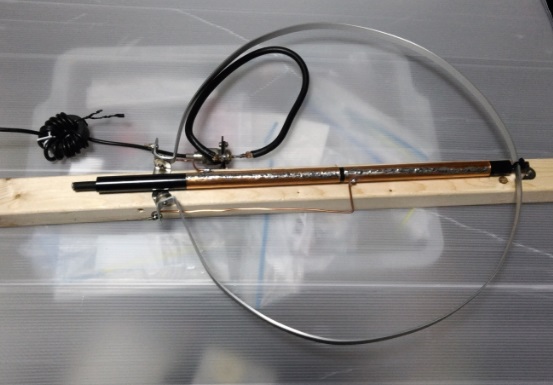

マグネチックループアンテナに変更して実験・・・

実験中、同軸を触るとnanoVNAが？？？
もしかしてコモンモード？？？

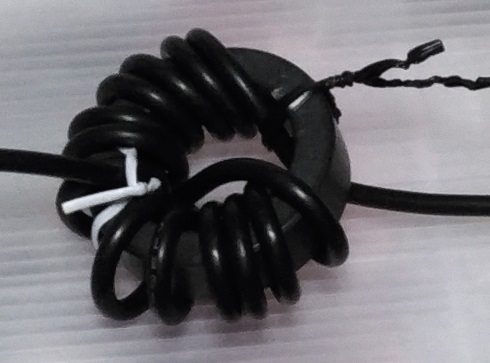

急遽コモンモードフィルターを作って

測定してみたら
「大当たり～」
止まりました

もう少し実験して決めたいと思います・・・
