Amateur Radio Station    JG2IVO  SHIZUOKA JAPAN     最近のできごと・・・ 手作りの無線機でＱＳＯ　アマチュア無線を始めたきっかけの現実化に挑戦 固定局（秘密基地）　インターフェアの心配がいらない・・・「ジャパ～ン」っと大声で叫んでも近所迷惑ならない場所でQSO(^^; モールス通信　電鍵で和文／欧文「分速70字オーバー」も夢ではありません(^^; 備忘録　いろいろ(^^;

最近のできごと・・・

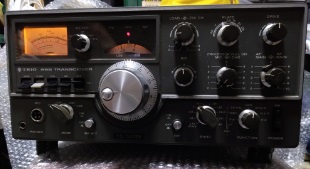

2025.06.11 TS-520Vを入手・・・ 気になる終段は S2001×１ メーターHV電圧も400V いいですね～ 簡単に動作確認してみたら・・・ 1.9M　3.5M　14M　21Mは聞こえますが 7M　28Mが(T_T) 送信の確認はこれからです～ 2025.03.05 ちょっと気になる受信機 CQ誌　1967年6月　実戦むき5球スーパーの製作 これならジャンク「５球スーパー」を確保できれば作れそう（＾＾； 2025.01.12 今年こそは・・・ ん十年ぶりに「CW　 QSO」をしてみたいですねぇ～ のんびり和文QSOとか・・・ タヌキワッチして和文の暗記受信の練習からでしょうか・・・ 2024.11.28 放置プレイ中の手作り無線機で・・・ Si5351でVFO・BFOユニットを製作しました。 Si5351ユニット（Android用）は某海外通販サイトで激安価格の時に購入したものを使用しています 基準クロックは25MHzです。 回路動作電圧は5V Si5351出力はスプリアスパラダイスなので「BPF」「LPF」「HPF」は必須です また 周波数安定度は「〇〇〇円のユニットに安定度を求めてはイケません？」(^^;） ですが 〇〇〇円のユニットですが「驚異の1Hzステップ可変」できます

目　次　ｉｎｄｅｘ

手作りの無線機でOSO できるかなぁ～　　「アマチュア無線を始めたきっかけの現実化」に挑戦 (^^;

暫定仕様 ●周波数　ＨＦ ●電波型式　ＳＳＢ ●出力　ＱＲＰ（0.1Ｗ～0.5Ｗくらいで・・・） ①VFO BFOはＳｉ5351を使用　（Ｓｉ5351をＶＦＯ・ＢＦＯユニットとして動作確認済） ②ＳＳＢジェネレーターは熊本Ｃｉｔｙスタンダード（最初にＳＳＢジェネレーターを製作して「帯域外スプリアス」に対応できるか検討） 　 たぶんこの基板は1981年？頃、秋月電子で販売されていた熊本Ｃｉｔｙスタンダードキットの基板だと思われます ③出力は0.1ＷくらいないとたぶんＱＳＯが難しい？（Ｓ9+30ｄｂ以上の局とならたぶんＱＳＯが可能？) 　　住宅街は「いわゆるインバーターノイズ天国（ノイズ無法地帯）なのでS9くらいＳメーターが振るので昭和時代みたいに出力10ｍＷでＱＳＯはたぶんムリ？ 　　なのでＡＭ放送が聞こえにくい・・・だからＦＭに移行決定？　昭和時代はゲルマラジオもよく聞こえましたからねぇ～ 熊本Cityスタンダード　SSBジェネレーター　回路図　CQ hamradio No408　1983年12月 ①　受信部　IF回路とAGC回路を作ってIFゲインを測定 ②　SSBジェネレータ入・出力（LSB　USB）を周波数変換すると混合条件によっては反転するので注意が必要

目　次　ｉｎｄｅｘ

固定局（秘密基地）　インターフェアの心配がいらない・・・「ジャパ～ン」っと大声で叫んでも近所迷惑ならない場所でQSO (^^;

運用周波数 　HF帯 　電波型式 　SSB/AM/CW/FM　※バンドによって電波型式は異なります 　出力 　100W

電源は　発電機＋13.8V　30A電源から供給　（商用電源がありませんので・・・）

空中線　ワイヤー型　ダイポール　単一型

備忘録 電波の強度に対する安全施設　「電波の強度に対する安全施設に関する資料」 「簡易な適合確認プログラム」　の電界強度の基本算出式のデータ  送信機出力Ｐ［W］  100W  給電線損失［dB］  nanoVNAにて損失測定  平均電力率[倍]  SSB [ 0.16 ]　CW [ 0.5 ]　その他(AM　FM　FT8 など) [ 1.0 ]  アンテナ利得Ｇ［dBi］  ダイポール [ 2.15db ]　ワイヤー型 [ 2.15db ]　アンテナシュミレーターでアンテナ利得算出OK  送信空中線の高さ［m］  3.0m  送信空中線直下からの水平距離［m］  4.8m  大地反射の考慮の有無  有（通常は「有」）  付近の建造物による強い反射の有無  無　（付近に建造物はありませんので「無」）

目　次　ｉｎｄｅｘ

モールス通信　電鍵で和文／欧文「分速70字オーバー」も夢ではありません(^^; ※　無線通信科の先生が教えてくれたモールス通信の上達方法

モールス符号の覚え方　　無線通信科の授業を再現（＾＾； モールス符号を覚える・・・ 記憶では、最初に覚えたのはアルファベット２６文字。その時に欧文通話表も一緒に覚えながら覚えた記憶があります。 授業のでは先生が・・・ アルファ　（Alpha）　と言ってから　実際の符号を電鍵で叩いて聞かせて聞き終わったら 筆記体で「ａ」と用紙に記入 和文も同じでした。 モールス符号　欧文の覚え方　無線通信士を養成する無線通信科の授業を再現？ （昭和の時代にタイムスリップ） モールス符号　和文の覚え方　無線通信士を養成する無線通信科の授業を再現？ （昭和の時代にタイムスリップ） 符号を覚えるコツ　電車通学・通勤している人限定ですが・・・ 電車で移動中とか景色の中に「カンバン」ありますよね！そのカンバンが視界から消えるまでにモールス符号化する練習をします。 受信術 遅れ受信は必須のテクニック 最初は、次の符号を聞きながら前の文字を書けば問題ないのですが・・・ ある程度スピードが出てくると2～5文字くらい遅れ受信できるテクニックが必須となります。 欧文で100字/分くらいになると遅れ受信ができないと絶対に無理です。（和文なら70字／分くらい？） 最大で５文字くらい遅れ受信しないと「ｔ」とか「ｉ」が入ると超～忙しいので遅れ受信は必須です(^^; （当時、聞いた話では強者は５字以上遅れ受信していたみたいです・・・） 実際の国家試験でも受信が終了して、１０秒くらい？してから終了って試験官から試験終了が伝えられました。 アマチュアもプロも試験方法は同じでした。 速い符号を受信できるようになる為の秘策 確実に受信できる速度の２～３割増しの速度で受信練習をする。 速い符号を受信できるようになる為の裏技 最近は聞かなく？なりましたけど、当時はそうゆうアイテムが巷にあふれていました。 当時は現代みたいに便利な道具はありませんでしたから90分とか120分テープに録音して 寝る前に再生して、そのまま爆睡・・・ 当時は６０分間モールス符号なんてテープは存在しませんでしたから先輩に頼んで練習用テープを作ってもらいました。 寝ながら聞くのは効果絶大です。 送信術　縦振り電鍵で60字/分以上を安定して符号を打つ秘策 受信はOKだけど 電鍵で送信は（T_T)って方に(^^; （極めれば縦振り電鍵で「欧文100字/分以上」「和文70字/分以上」可能です　高校生の時は打てましたが今は多分ムリ） 通信術担当の先生曰く　「通信術は姿勢から」　（通信術、授業最初の日の言葉・・・） 電鍵が苦手な人の傾向は・・・ 姿勢が悪い（猫背） ツマミは握りしめてはダメです（たまご形になるようにつまみます。イメージ的に親指は添える感じに・・・） 脇と腕の角度が30度になっていない 肘と手首をつかって符号を打っている（動くのは手首だけ） もっと重症？になると電鍵を打つ度に身体が左右に動きます 縦振り電鍵の「接点の調整が重要です」この隙間が広すぎても狭すぎても(T_T)

目　次　ｉｎｄｅｘ

備忘録

実験　LM317　電圧出力抵抗の計算　JavaScriptで計算 実験　LM317　可変出力　電圧設定抵抗の計算　JavaScriptで計算
